ในการขนถ่ายวัสดุปริมาณมาก สายพานลำเลียงเองก็ให้ความสนใจ มองเห็นได้ มีราคาแพง และมีความสำคัญต่อการดำเนินงานอย่างเห็นได้ชัด แต่ส่วนประกอบที่รองรับสายพาน—ชุดประกอบลูกกลิ้งลำเลียงสายพานลำเลียงที่รับน้ำหนักวัสดุหลายพันตันวันแล้ววันเล่า—จะกำหนดอายุการใช้งานของสายพานได้โดยตรงมากกว่าปัจจัยอื่น ๆ ลูกกลิ้งลำเลียงที่จัดแนวไม่ตรงหรือยึดแน่นจะสร้างจุดสึกหรอที่ขูดฝาครอบสายพาน ทำให้เกิดความร้อน เพิ่มการใช้พลังงาน และท้ายที่สุดทำให้เกิดการเปลี่ยนสายพานก่อนกำหนดซึ่งมีค่าใช้จ่ายหลายหมื่นดอลลาร์

ลูกกลิ้งลำเลียงผู้ผลิตได้ตอบสนองด้วยการออกแบบเฉพาะทางเพื่อจัดการกับความท้าทายในการปฏิบัติงานเฉพาะ เช่น การสะสมของวัสดุ การติดตามสายพาน การต้านทานแรงกระแทก และการกัดกร่อนต่อสิ่งแวดล้อม ในบรรดารุ่นพิเศษเหล่านี้ ลูกกลิ้งลำเลียงแบบเกลียว ลูกกลิ้งลำเลียงแบบขนาน ลูกกลิ้งแบบ V แบบกลับหัว และลูกกลิ้งลำเลียงแบบเซรามิก ต่างก็รองรับการใช้งานที่แตกต่างกัน ประเภทลูกกลิ้งลำเลียงเหล่านี้ใช้องค์ประกอบการผลิตร่วมกัน เช่น ท่อเชื่อมความถี่สูง ซีลไนลอนความหนาแน่นสูง ตลับลูกปืน และเหล็กกลม แต่จะแตกต่างกันในการกำหนดค่าพื้นผิวและการเพิ่มประสิทธิภาพการทำงาน

เหตุใดการเลือกลูกกลิ้งลำเลียงจึงมีความสำคัญ

ระบบสายพานลำเลียงมีความน่าเชื่อถือพอๆ กับระบบลูกกลิ้งลำเลียงเท่านั้น ลูกกลิ้งลำเลียงจะรองรับสายพานและโหลดวัสดุโดยยังคงรักษาแนวของสายพานให้เหมาะสม เมื่อลูกกลิ้งล้มเหลว ผลที่ตามมาจะตามมา:

• ความเสียหายของสายพาน: ลูกกลิ้งลำเลียงที่ถูกยึดกลายเป็นพื้นผิวที่มีฤทธิ์กัดกร่อนอยู่กับที่ โดยทำให้เกิดร่องเข้าไปในฝาครอบสายพานที่กำลังเคลื่อนที่
• การลากที่เพิ่มขึ้น: ลูกกลิ้งที่ไม่หมุนหรือมีความต้านทานสูงจะเพิ่มการใช้พลังงานของมอเตอร์ขับเคลื่อน
• การหกของวัสดุ: ลูกกลิ้งที่ไม่ตรงแนวทำให้สายพานเคลื่อนตัวผิดทิศทาง และทิ้งวัสดุออกจากด้านข้างของระบบ
• ความเค้นเชิงโครงสร้าง: ความต้านทานของลูกกลิ้งไม่สม่ำเสมอทำให้เกิดความตึงของสายพานที่หลากหลายซึ่งทำให้เกิดความเค้นต่อรอยต่อและตัวขับเคลื่อน

การออกแบบลูกกลิ้งลำเลียงแบบพิเศษที่อธิบายไว้ด้านล่างแต่ละโหมดช่วยแก้ไขโหมดความล้มเหลวเฉพาะซึ่งพบได้ทั่วไปในอุตสาหกรรมและการใช้งานโดยเฉพาะ

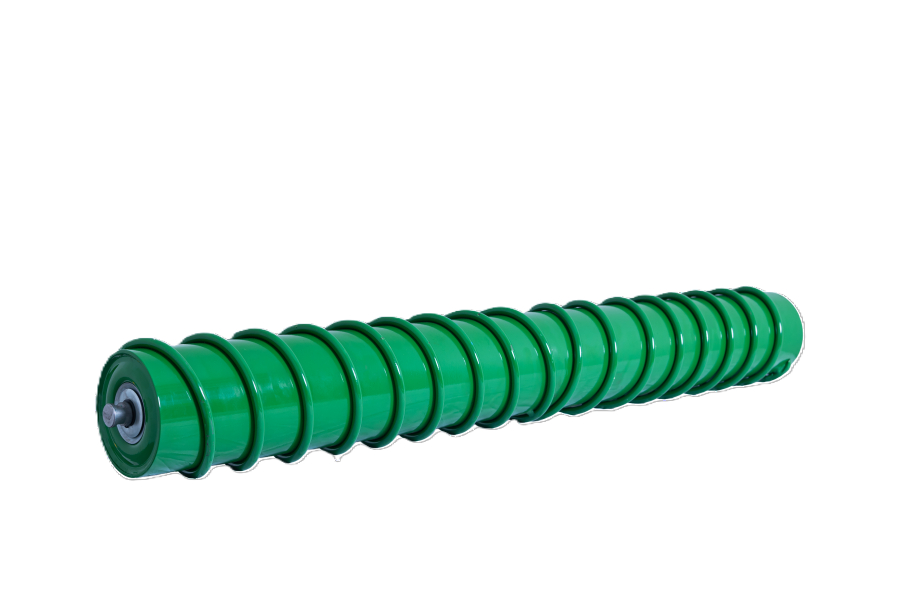

ลูกกลิ้งเกลียว: ทำความสะอาดตัวเองสำหรับวัสดุเหนียว

ลูกกลิ้งลำเลียงแบบเกลียวเป็นรูปแบบลูกกลิ้งลำเลียงที่ออกแบบมาสำหรับการใช้งานที่วัสดุลำเลียงกลับเกาะติดกับพื้นผิวสายพาน ทำจากท่อเชื่อมความถี่สูง ซีลไนลอนความหนาแน่นสูง สปริงเกลียว แบริ่ง และเหล็กกลม ลูกกลิ้งเกลียวมีลักษณะพื้นผิวเป็นเกลียว

หลักการทำงาน

เมื่อสายพานเคลื่อนผ่านไอเดลอร์แบบเกลียว รูปแบบเฮลิคอลจะสร้างจุดสัมผัสที่แตกต่างกันซึ่งจะทำลายแรงตึงผิวระหว่างสายพานและวัสดุที่เกาะติด สิ่งสะสมเหนียวๆ เช่น ดินเหนียว ทรายเปียก แร่บดที่มีความชื้น จะถูกปล่อยออกมาจากพื้นผิวสายพานแทนที่จะสะสมบนลูกกลิ้งลำเลียง

การใช้งานที่สำคัญ

• การแปรรูปรวมและการแปรรูปทราย
• การจัดการดินและแร่ธาตุ
• โรงงานเตรียมถ่านหิน
• สายพานใดๆ ที่ลำเลียงวัสดุเหนียวหรือมีความชื้นสูง

การออกแบบแบบเกลียวช่วยลดความจำเป็นในการแยกเครื่องขูดสายพานและน้ำยาทำความสะอาด ซึ่งจำเป็นต้องมีการบำรุงรักษาและการปรับเปลี่ยน สำหรับผู้ปฏิบัติงานที่กำลังมองหาลูกกลิ้งลำเลียงที่มีความสามารถในการทำความสะอาดตัวเองแบบพาสซีฟ ลูกกลิ้งลำเลียงแบบเกลียวเป็นโซลูชันที่ไม่ต้องบำรุงรักษา

Parallel Comb Idler: การทำความสะอาดสายพานกลับด้วยโครงสร้างการทำความสะอาดตัวเอง

หวีคนขี้เกียจแบบขนานเป็นประเภทหนึ่งลูกกลิ้งลำเลียงกำหนดค่าไว้โดยเฉพาะสำหรับการใช้งานสายพานส่งกลับ มันทำจากท่อเชื่อมความถี่สูง, ซีลไนลอนความหนาแน่นสูง, แหวนยางรูปหวี, สเปเซอร์, แบริ่งและเหล็กกลม

ฟังก์ชั่นเข็มขัดกลับ

ที่ด้านกลับของระบบสายพานลำเลียง - ส่วนของสายพานที่เคลื่อนที่ว่างเปล่าใต้เส้นทางการขนย้าย - วัสดุที่ขนกลับสามารถสะสมและตกลงไปตามเส้นทางกลับและสร้างปัญหาในการดูแลทำความสะอาด ลูกกลิ้งลำเลียงแบบขนานคือลูกกลิ้งลำเลียงที่ออกแบบมาเพื่อยึดสายพานส่งกลับในขณะที่ให้การทำความสะอาดแบบแอคทีฟ

ลักษณะการทำความสะอาดตัวเอง

วงแหวนยางรูปหวีช่วยสร้างการทำความสะอาดเชิงกลบนพื้นผิวสายพาน เมื่อสายพานส่งกลับผ่านลูกกลิ้งลำเลียงนี้ วัสดุที่เกาะติดจะหลุดออกและหลุดออกไป แทนที่จะเคลื่อนที่โดยสายพานไปที่รอกส่วนท้าย คุณลักษณะด้านประสิทธิภาพที่สำคัญ ได้แก่ :

• เสียงรบกวนต่ำ: การออกแบบหวีช่วยลดเสียงรบกวนเมื่อเปรียบเทียบกับลูกกลิ้งพื้นผิวแข็ง
• ผนังท่อหนา: เพิ่มความทนทานของโครงสร้างสำหรับการบริการส่งคืน
• การหมุนที่ยืดหยุ่น: ความต้านทานการหมุนต่ำช่วยลดการสูญเสียพลังงาน
• ความต้านทานต่ำ: ลดการลากของแบริ่งเมื่อเทียบกับลูกกลิ้งกลับแบบทั่วไป

สำหรับสิ่งอำนวยความสะดวกที่ประสบปัญหาในการขนวัสดุกลับตามเส้นทางกลับของสายพานลำเลียง ลูกกลิ้งเดินเรียบแบบหวีขนานเสนอโซลูชันการทำความสะอาดแบบพาสซีฟที่ไม่ต้องใช้แหล่งจ่ายไฟหรือระบบควบคุมจากภายนอก

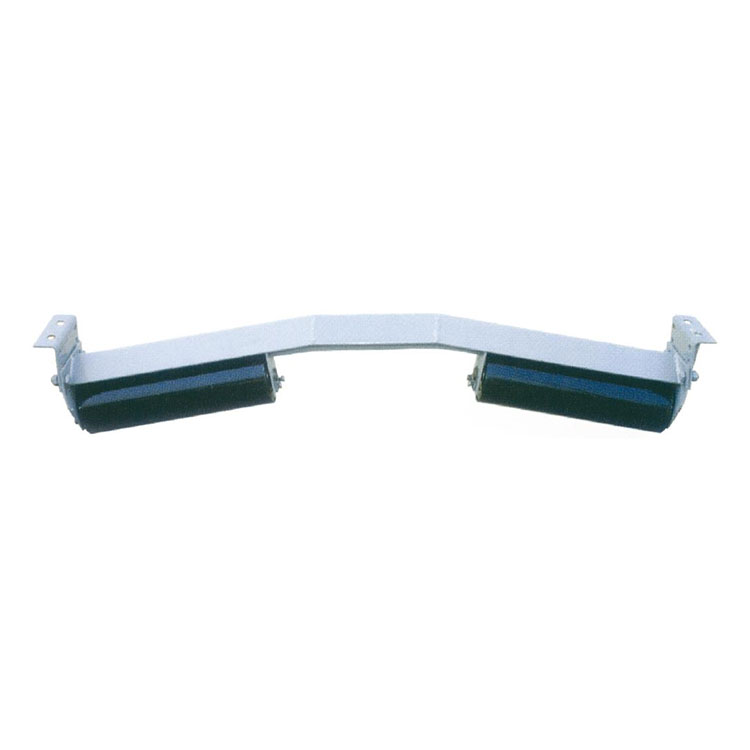

Inverted V Type Idler: การปราบปรามและการติดตามสายพาน

ลูกกลิ้งชนิด V แบบกลับหัวเป็นลูกกลิ้งลำเลียงที่ใช้เป็นหลักในการแก้ไขการเปลี่ยนมุมของสายพานส่งกลับในระบบสายพานลำเลียง หน้าที่หลักคือการปราบปรามสายพาน ป้องกันไม่ให้สายพานลอยขึ้นด้านบนและทำให้ส่วนประกอบโครงสร้างเป็นรอย

ฟังก์ชั่นการปราบปรามสายพาน

บนสายพานลำเลียงที่ยาว โดยเฉพาะอย่างยิ่งสายพานที่มีส่วนเอียงหรือมีความเร็วของสายพานสูง สายพานส่งคืนสามารถยกออกจากม้วนไอเดลอร์ได้เนื่องจากไดนามิกของความตึงของสายพานหรือการกักเก็บอากาศ สายพานที่ลอยขึ้นไปสัมผัสกับเหล็กโครงสร้าง เช่น คานขวาง คานกั้น ทางเดิน ทำให้เกิดการเสียดสีที่ฝาครอบและขอบสายพานอาจเสียหายได้

การกำหนดค่า V กลับหัวของลูกกลิ้งลำเลียงนี้จะสร้างโปรไฟล์ที่ยึดสายพานและกดค้างไว้ โดยรักษาการสัมผัสที่สม่ำเสมอในขณะที่ช่วยให้หมุนได้อย่างอิสระ แตกต่างจากลูกกลิ้งกลับแบบเรียบที่ช่วยให้สายพานเคลื่อนที่ในแนวตั้ง รูปร่าง V กลับด้านจะจำกัดตำแหน่งของสายพานทางกายภาพ

การปิดผนึกและการคุ้มครองสิ่งแวดล้อม

ปลายทั้งสองด้านของลูกกลิ้งลำเลียงนี้มีโครงสร้างซีลแบบเขาวงกตรวมกับแบริ่งแบบปิดผนึกสองด้าน ระบบกั้นคู่นี้ให้:

• การป้องกันฝุ่น: ซีลเขาวงกตป้องกันอนุภาคละเอียดไม่ให้เข้าไป
• การกันน้ำ: ซีลสองด้านช่วยขจัดความชื้นในสภาพแวดล้อมที่เปียก
• อายุตลับลูกปืนที่ยาวนานขึ้น: การยกเว้นการปนเปื้อนมีความสัมพันธ์โดยตรงกับอายุการใช้งานของตลับลูกปืน

สำหรับผลิตภัณฑ์ลูกกลิ้งลำเลียงสายพานลำเลียงที่ทำงานในสภาพแวดล้อมที่มีฝุ่นหรือเปียก เช่น เหมือง เหมืองหิน สายพานลำเลียงกลางแจ้ง คุณภาพการซีลมักจะมีความแตกต่างระหว่างอายุการใช้งานสามเดือนถึงสามปี

คนเดินเตาะแตะเซรามิก: ความต้านทานการกัดกร่อนและการกัดกร่อน

ลูกกลิ้งลำเลียงแบบเซรามิกคือลูกกลิ้งลำเลียงที่สร้างด้วยพื้นผิวอลูมิเนียมออกไซด์ (อลูมินา) แทนที่จะเป็นเหล็กหรือยาง การเลือกใช้วัสดุนี้ให้ข้อได้เปรียบเฉพาะสำหรับการใช้งานเชิงรุก

คุณสมบัติของวัสดุ

ข้อเสนอเซรามิกอะลูมิเนียมออกไซด์ (Al₂O₃):

• ความแข็งสูง: เกิน 80 ในระดับ Rockwell HRA ซึ่งแข็งกว่าเหล็กกล้าอย่างมาก
• ความต้านทานต่อกรด: ไม่ได้รับผลกระทบจากสารละลายที่เป็นกรดซึ่งกัดกร่อนลูกกลิ้งเหล็ก
• ความต้านทานต่อสารอัลคาไล: มีความเสถียรทางเคมีในสภาพแวดล้อมพื้นฐาน
• ความต้านทานต่อการขัดถู: ทนทานต่อการสัมผัสกับวัสดุแข็งและแหลมคมที่อาจกัดเหล็กหรือยางได้

การใช้งานที่เหมาะสม

ลูกกลิ้งลำเลียงเซรามิกถูกนำมาใช้กันอย่างแพร่หลายในเหมืองแร่ ทรายและกรวด โลหะวิทยาเหล็ก อุตสาหกรรมเคมี และอุตสาหกรรมอื่นๆ ที่:

• วัสดุที่มีความแข็งสูง (แร่เหล็ก ทาโคไนต์ หินแกรนิต) จะสึกหรอของลูกกลิ้งเหล็กอย่างรวดเร็ว
• สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน (โรงงานปุ๋ย การจัดการสารเคมี) โจมตีพื้นผิวเหล็ก
• ความเร็วสายพานสูงเร่งการสึกหรอบนพื้นผิวลูกกลิ้งลำเลียงแบบธรรมดา

การแลกเปลี่ยน

โดยทั่วไปแล้ว ลูกกลิ้งแบบเซรามิกมีราคาสูงกว่าลูกกลิ้งแบบเหล็กและมีน้ำหนักมากกว่า โดยต้องพิจารณาถึงความจุของสายพานขับเคลื่อนและการรองรับโครงสร้าง อย่างไรก็ตาม สำหรับการดำเนินงานที่ประสบกับการเปลี่ยนแปลงไอเดลอร์ทุกๆ สองสามเดือนเนื่องจากการเสียดสี อายุการใช้งานที่ขยายออกไปของเซรามิกมักจะเป็นตัวกำหนดคุณภาพระดับพรีเมียม ลูกกลิ้งลำเลียงแบบเซรามิกมีระยะเวลาระหว่างการเปลี่ยนนานขึ้น ลดต้นทุนค่าแรงและเวลาหยุดทำงานเพื่อการบำรุงรักษา

ตัวชี้วัดคุณภาพการผลิตทั่วไป

ลักษณะการผลิตบางอย่างจะบ่งบอกถึงคุณภาพโดยไม่คำนึงถึงการกำหนดค่าของลูกกลิ้งลำเลียงทุกประเภท ได้แก่ แบบเกลียว แบบหวี แบบกลับด้าน และแบบเซรามิก

ท่อเชื่อมความถี่สูง

ตัวท่อของลูกกลิ้งลำเลียงจะต้องตรง กลม และมีความหนาของผนังสม่ำเสมอ การเชื่อมด้วยความถี่สูงทำให้เกิดรอยต่อที่มีแฟลชภายในน้อยที่สุดและมีความคงตัวของโลหะวิทยา ท่อคุณภาพต่ำทำให้เกิดความเยื้องศูนย์ของลูกกลิ้ง ทำให้เกิดการสั่นสะเทือนและการสั่นของสายพาน

ซีลไนลอนความหนาแน่นสูง

ซีลป้องกันการปนเปื้อน ซีลความหนาแน่นต่ำดูดซับความชื้น บวม และสูญเสียประสิทธิภาพ ไนลอนความหนาแน่นสูงรักษามิติคงตัว ช่วยกักเก็บสารหล่อลื่น และป้องกันสิ่งปนเปื้อนออกไป ซีลลูกกลิ้งลำเลียงของสายพานลำเลียงมักเป็นส่วนประกอบที่กำหนดอายุการใช้งาน

ตลับลูกปืน

ตลับลูกปืนแบบปิดผนึกสองด้าน (หรือเรียกว่าตลับลูกปืนแบบปิดผนึกตลอดอายุการใช้งาน) ได้รับการหล่อลื่นล่วงหน้าและไม่จำเป็นต้องบำรุงรักษา การเลือกแบริ่งลูกกลิ้งลำเลียงของสายพานลำเลียงจะต้องตรงกับข้อกำหนดด้านน้ำหนักและความเร็ว ตลับลูกปืนขนาดเล็กจะพังก่อนเวลาอันควร ในขณะที่ตลับลูกปืนขนาดใหญ่จะทำให้ต้นทุนเพิ่มขึ้นโดยไม่จำเป็น

เหล็กกลม

ปลายเพลาและพื้นผิวติดตั้งตลับลูกปืนจำเป็นต้องมีความกลมและผิวสำเร็จที่ดี เพลาที่ไม่แม่นยำทำให้เกิดการวางแนวที่ไม่ตรง ทำให้แบริ่งรับน้ำหนักไม่สม่ำเสมอ และทำให้ชุดประกอบลูกกลิ้งลำเลียงสายพานลำเลียงเสียหายตั้งแต่เนิ่นๆ
